اصلاح مشكلة انقطاع الصوت فى الشاشات

السلام عليكم ورحمة الله وبركاته

___________________



الاخوة الاعزاء تتشرف مدونة سوق الشاشات بان تقدم خلال الفترة القادمة طرق علاج وصيانة بعض اعطال الشاشات جميع الموديلات والماركات بمختلف الاحجام

ونرجو من الله تعالى ان يوفقنا فى ايصال المعلومة لكل من يبحث عنها ويريدها وان نكون سببا ولو بسيط فى اضافة معلومة مفيدة للجميع

وعلى بركة الله تعالى نبداء بهذا العطل البسيط فى شاشة سييرا32 بوصة

قاطعة صوت ..وسنقوم فى هذا الدرس ان شاء الله بمعرفة تتبع العطل ومعرفة الايسى المسئول عن الصوت وهل هو مسبب العيب ام العيب من مكان اخر وطريقة الاصلاح

وسنبدأ اولا وقبل فتح الشاشة والكشف على المكونات وهذا الاجراء يمكن ان يقوم به صاحب الشاشة نفسه او التقنى الذى سوف يقوم بعلاج المشكلة وهذا الاجراء يسرى على كل الشاشات ..

واول خطوة سوف نقوم بها هو اعادة الجهاز الى ضبط المصنع من خلال القائة الرئيسية او من خلال السيرفس مود للشاشة وفى المثال الذى معنا وهو شاشة سييرا32 بوصة

الدخول الى السيرفس مود يكون كالاتى

 الضغط على menu من الريموت ثم كتابة الرقم 4725

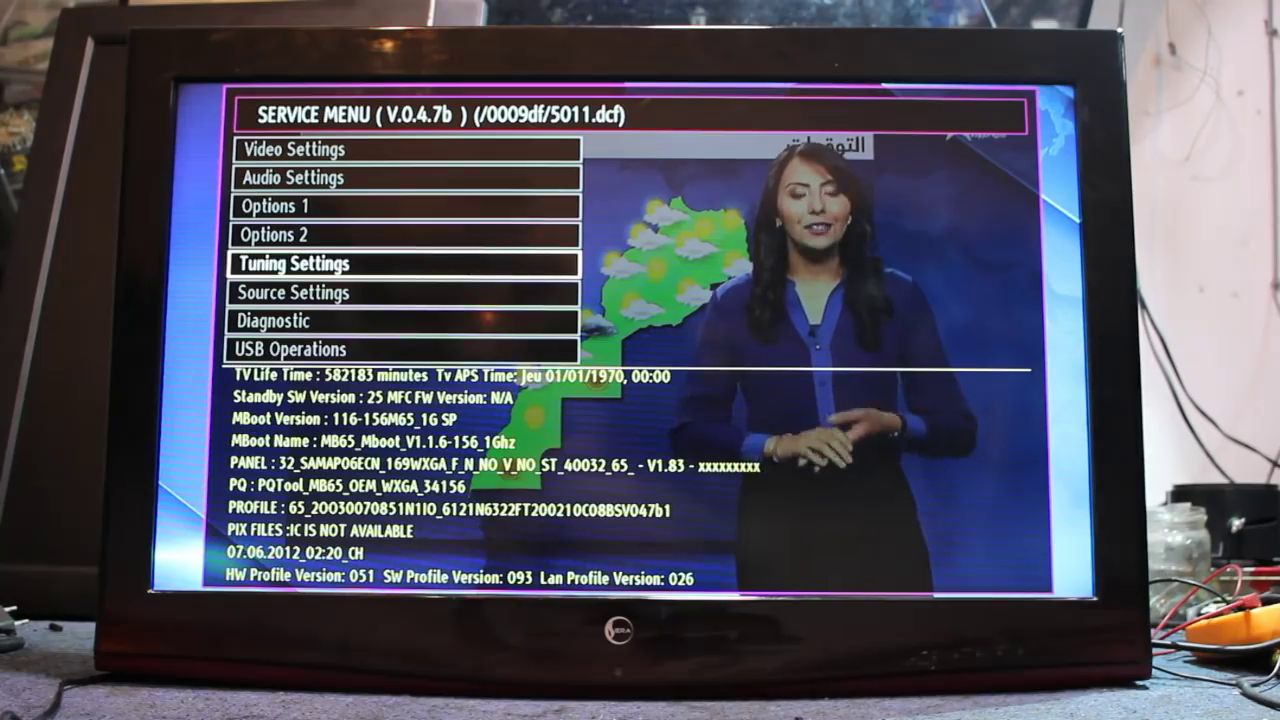

بعدها تظهر معنا القائمة التالية

نقوم بالضغط على  كلمةdiagnostic

تظهر معنا القائمة التالية



 نضغط على factory reset

لاعادة الجهاز الى ضبط المصنع سيقوم الجهاز باعادة تشغيل نفسه بعدها نقوم بضبط اعدادات اللغة ونجرب الصوت وبنسبة كبيرة يمكن ان يعمل الصوت مرة اخرى

ولكن ان لم تحل المشكلة ناتى للخطوة التالية وهى البحث عن دامب بموديل الشاشة واعطاء ه للجهاز عن طريق اليو اس بى

عند اجراء الخطوات السابقة ولم يعمل الجهاز ( هذا الجزء خاص بالتقنيين )نقوم بفك الشاشة وتتبع مراحل الصوت خطوة خطوة

وفى هذا الموديل الخاص بالشرح عند فتح ظهر الجهاز تظهر امامنا البورد بهذا الشكل على اليسار بوردة الباور وعلى اليمين البوردة الرئيسية وعلى اقصى اليسار بوردة الانفرتر التى تغذى الاضاءة بالشاشة

ولتتبع الصوت نقوم بتحديد سوكت السماعة كما بالصورة

بعد تحيد سوكت السماعات نبدأ بالتتبع من الخط الاحمر او الابيض حتى نصل الى ايسى الصوت والذى هو كما بالصورة

نقوم بعد ذلك بقياس الفولت حول ايسى الصوت وفى هذا الموديل هو 24 فولت او اقل قليلا وذلك بالقياس على طرف المكثف الكبير حول الايسى

عند قياس الفولت والتاكد من وجوده نتاكد من حرارة الايسى ونشاهد اذا كانت حرارته ترتفع ام لا اذا وجدت جميع القياسات وحرارة الايسى جيدة نقوم بعمل قياس للمكونات خطوة خطوة بعد التاكد من سلامة جميع المكونات وبعد عمل الخطوات السابقة بالترتيب يكون المشكلة بلا ادنى شك فى ايسى الصوت ولذلك يجب تغيره وتجربة الشاشة وباذن الله سوف تعمل بكل كفاءة

ارجو ان يستفيد الجميع ان شاء الله

وان اكون وفقت فى ايصال المعلومة
