اصلاح عطل شاشة عفريتية فى شاشة سونى 32 بوصة

السلام عليكم ورحمة الله وبركاته
_______________________
اصدقائى الاعزاء زوار ومتابعى مدونة سوق الشاشات الكرام اهلا ومرحبا بكم فى موضوع جديد سوف يهم الكثيرين من التقنيين المشتغلين بالصيانة وايضا يهم حتى المستخدم العادى وهو عبارة عن سلسة مقالات لشرح بعض اعطال الشاشات LED &LCD
وايضا خطوات علاجها بالصور وشرح مبسط ولامانة النشر ليس كل ما سيتم نشره سيكون عن تجاربى الخاصة فقط بل تجاربى وتجارب اخرين من ذوى الخبرة التقنية فى صيانة الشاشات
حتى تصبح مدونة سوق الشاشات كمرجع شامل  لكل تقنى يعمل فى مجال الصيانة اما بالنسبة للمستخدم العادى فسوف يتعرف المشكلة التى تعرضت له شاشته والمجهود الذى سوف يقوم به التقنى فى اصلاحها
اتمنى ان اوفق فى الشرح وان يستفيد كل من يقرأ المقال



وعلى بركة الله نبدأ اولى الاعطال التى تم اصلاحها وهو
عطل الشاشة العفريتية او الشاشة النيجاتيف

 وكما هو موضح بالصورة يكون العطل عبارة عن الوان على غير حقيقتها وتكون الصورة غير واضحة والعطل هنا فى شاشة سونى موديل

 ودائما ومن اول وهلة عند رؤيتنا هذا العيب فى اى شاشة تكون المشكلة فى بوردة التيكون سواء كانت بوردة التيكون بوردة منفصلة او انها مدمجة فى المسطرة المتصلة بالبانل مباشرة كما فى هذا الموديل كما موضح بالصورة التالية

 ولتتبع العطل اول شىء يجب التاكد منه ان الايسيهات المسئولة عن تغذية البانل انهالا تسخن بصورة عالية وان وجد انها تسخن بصورة غير طبيعية يكون المشكلة بها بكل تاكيد ونحاول تغيرها او تغيير المسطرة وهناك شرح مبسط للحام الكوف بالمسطرة باستخدام الكاوية العادية بدون اللجوء الى ماكينة اللحام

طريقة لحام الكوف وعلاج الخطوط بالشاشات LED&LCD (الجزء الثانى لحام الكوف بالكاوية العادية )

 اما اذا كانت الايسيهات الموجودة بالمسطرة تسخن ولكن بصورة طبيعية فنبدأ فى تتبع العطل بقياس المكونات الموجودة بالمسطرة
من مكثفات وموحدات وترانزستورات ولا تستعجل فى القياس
وفى هذا الموديل بعد تتبع قياس المكونات وجد دايود زينر به قصر ( شورت )

الصورة السابقة توضح الزينر الذى وجد به القصر ( الشورت )

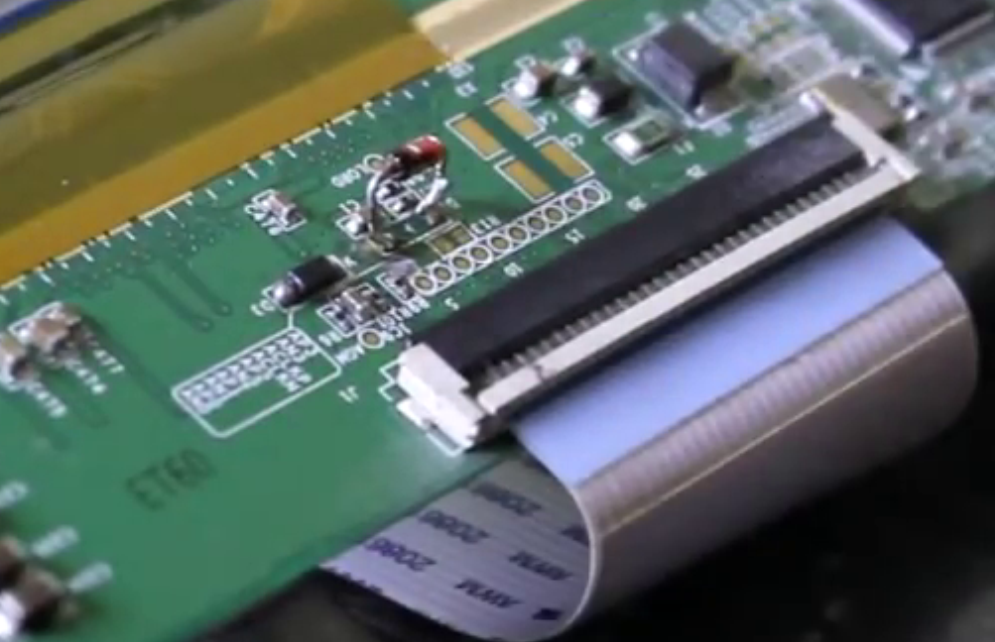

ويمكن تغييره بنزعه من مسطرة مشابهة تكون موجودة كقطع غيار او التعويض عنه بزينر عادى بقيمة 5 فولت كما فى الصورة التالية

والان بعد تركيب الزينر وتجربة الشاشة كانت هذه النتيجة النهائية للصورة

وكما موضح بالصورة عادت صورة الشاشة الى طبيعتها وعادت الالوان طبيعية
 اتمنى ان اكون قد وفقت فى الشرح وان يستفيد كل من يقرأه
