طريقة لحام الكوف وعلاج الخطوط بالشاشة LED&LCD (الجزء الاول )

السلام عليكم ورحمة الله وبركاته

_______________________

الاخوة الافاضل المهتمين والمشتغلين بصيانة شاشات LED&LCD

اليكم هذا المقال والذى ارجو ان يكون مفيدا لكم ولكل من يقرأه

وموضوعنا سيكون عن لحام الكوف الخاص بالشاشة وسيتم بأذن الله تعالى نشر عدة مقالات عن هذا الموضوع والذى يهم الكثير من مهندسى وفنيى الصيانة

فى البداية يجب ان نعلم ان الكوف هو الكابل الواصل بين بوردة التيكون والبانل الخاص بالشاشة ويحتوى هذا الكابل على ايسى داخلى يقوم بنقل الداتا بين التيكون والشاشة حتى تظهر لنا الصورة واضحة وكاملة لذلك اى خلل او عطل او فصل يسبب بعض الخطوط بالشاشة ويعتبر هوالعطل الاساسى عند فصل لحام الكوف

ولاعادة لحام الكوف مرة اخرى واعادته كما كان تستخدم ماكينة خاصة للحام ولكن ايضا هناك بعض المحاولات اليدوية والتى يمكن من خلالها لحام الكوفة ولكن ببوردة التيكون اما لحام الكوف بالبانل فليس له بديل الا استخدام ماكينة اللحام الخاصة بذلك

مراحل اعادة لحام الكوف
__________________
تتم اعادة لحام الكوف بعدة مراحل ولاعادة اللحام بطريقة جيدة حتى لانواجه مشاكل بعد اللحام يجب تنظيف مكان الكوف
ببعض المواد الخاصة لازالة اثار المادة اللاصقة ACF
القديمة وللشروع فى العمل يجب علينا ان يتوافر لدينا الادوات التالية
اعواد تنظيف الاذن الملفوف عليها قطن كما هو موضح بالصورة

 مادة
  ACF REMOVER G-450

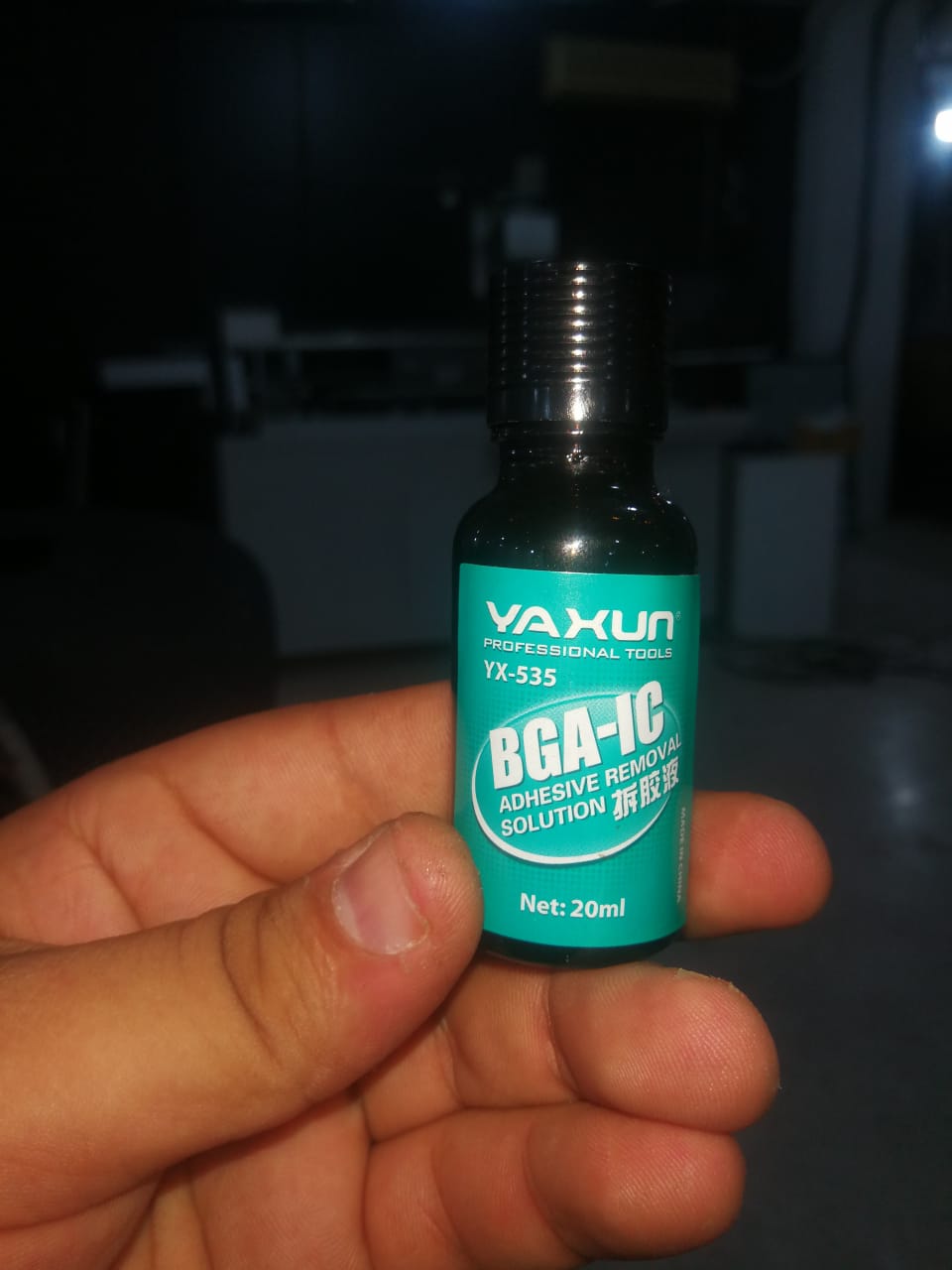

وان لم تكن متوفرة فيوجد لها بديل فى الاسواق المصرية والعربية مادة

 yaxun yx-535

مادة الاسيتون والتى تستخدم فى ازالة طلاء الاظافر وهى متوفرة فى الاسواق

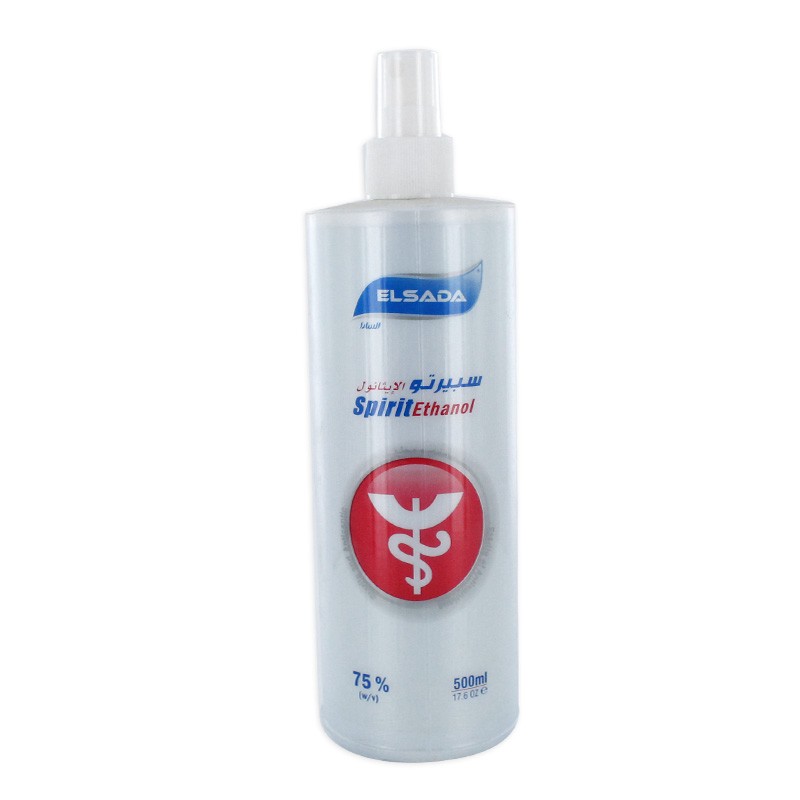

 مادة الكحول الابيض الطبى

ومراحل التنظيف تتم كالاتى
اولا نحضر عود من اعواد الاذن ونضعه فى مادة  ACF

 REMOVER G-450

ثم نقوم بتمريرها بحرص على مكان لحام الكوف عدة مرات بعدها نقوم باستخدام عود اخر ونغمره بمادة الاسيتون ونقوم بتمريره على مكان لحام الكوف واخيرا ناخذ عود اخر ونغمره بالكحول الابيض ونقوم بتمريره ايضا بخفة وحرص على مكان لحام الكوف ولايجب علينا تقديم مرحلة عن اخرى حتى لا يتلف مكان لحام الكوف على زجاج البانل وسبب ذلك ان كل مادة من المواد السابقة تقوم بعمل لازله طبقة ACF اللاصقة فالمادة الاولى تقوم بازالة مادة ACF واذابتها اما مادة الاسيتون فتقوم بازالة المادة    ACF REMOVER G-450
والكحول الابيض يقوم بالتفاعل مع مادة الاسيتون ويساعد على تطايرها وازالتها كليا
وبعد ان قمنا بتنظيف مكان الكوف جيدا نقوم بعدها بلحام الكوف
وهذا ما سنقوم بشرحه باذن الله فى المقال التالى
ارجو ان يستفيد الجميع من الشرح واكون قد وفقت فى ايصال ولو معلومة بسيطة
